    YHX氧化锌避雷器检测仪使用说明书
一、概述
YHX氧化锌避雷器检测仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷,测量MOA的直流参考电压(U1mA)和0.75 U1mA下的泄漏电流。该仪器将直流高压电源、测量和控制系统组成一体,全部元件浓缩在一个机箱内,具有体积小,重量轻等特点,是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备。
YHX氧化锌避雷器检测仪产品技术参数
1、测量范围:电压0~30kV 电流:0~1000μA
2、测量精度:电压1% 3、环境温度:0~+40℃
4、相对湿度:25℃时≤85% 5、海拔高度:<1000m
6、电源电压:220V±10% 7、电源频率:50±1HZ
三、使用方法
1、打开仪器箱盖,将仪器外壳牢固接地。
2、将避雷器的一端插入仪器的高压套管内(H端),另一端用线夹夹住。或者用专用的绝缘线从高压端引出外接试品。
3、合上电源开关,仪器内部自检后,报警灯亮,放电灯亮,按一下检测按钮,两块表头指示值为零±1个字。
4、按一下复位键,报警灯灭,仪器进入检测状态,可以进行测试。
5、按下检测按钮约1秒钟后松开,仪器自动完成MOA的全部检测项目。
6、注意事项
(1)如果按下检测按钮报警灯亮,表明MOA的内部有接触不良的缺陷,或者是外部接线不牢,待放电灯亮后,检查外部接线是否有问题,或者更换试品后再按一下复位键,进行下一次检测。
(2)如果报警灯不亮,表明MOA的内部接触良好,接线无问题,仪器将自动进入测量U1mA和Id的状态,并将测试的结果显示在表头上,待放电灯亮后,检测结束,拆除试验接线或者更换试品进行下一次测试。
四、仪器调试及故障处理
1、仪器表头的调零
仪器使用一段时间后,可能会需要调整一下。调整方法是:启动仪器,报警灯亮,(这时不要接入试品),按住检测按钮不放,调节面板上的相应电位器,直到表头指示分别为“零±1个字”。电压和电流调零分别进行。 2、0.75U1mA的校准将校准按钮置0.75U1mA状态,接好试品,按下检测按钮,读取U1mA的电压值后,松开检测按钮,此时仪器电压马上会变为另一个电压值U1即0.75U1mA,两者进行比校,如果U1=0.75U1mA,则不需调整;U1≠0.75U1mA,则进行适当的调整,调整线路板上的相应电位器,直到U1=0.75U1mA。仪器校准后,能在相当长的时间由保证测量精度,不需频繁调整。校准完毕,将校准按钮置U1mA状态。 3、仪器误差调整仪器使用一段时间后,如果发现有误差,则可进行调整,接好试品后,如果U1mA值确定,假设为27.0kV,按住检测按钮不放,看电压表的指示值是否与试器的参考电压U1mA(27.0kV)相等,如不相等,调整电压表表头左边的其准电位器,调整完毕,松开检测按钮。(见后面图,基准的电压的调整)上海交通大学科技园的上海野豹企业发展有限公司是一家专业研制生产氧化锌避雷器测试仪,避雷器测试仪,氧化锌避雷器测试,氧化锌避雷器试验,氧化锌避雷器带电测试仪,氧化锌避雷器特性测试仪,氧化锌避雷器在线监测,氧化锌避雷器检测仪,氧化锌避雷测试仪,氧化锌避雷器检测,moa-30kv氧化锌避雷器检测仪,氧化锌测试仪,氧化锌避雷器在线测试,35kv氧化锌避雷器测试仪,氧化锌避雷器在线测试仪,氧化锌避雷器带电测试,氧化锌避雷器检测报告,氧化锌避雷器阻性电流测试仪,氧化锌阻性电流测试仪,氧化锌避雷器在线监测系统,避雷器测试仪器,氧化锌避雷器泄漏电流,氧化锌避雷器现场测试仪,氧化锌避雷器测试仪说明书,全功能氧化锌避雷器带电测试仪,抗干扰氧化锌避雷器特性测试仪,氧化锌避雷器直流泄露测试仪,氧化锌避雷器测试仪报价,氧化锌避雷器检修,氧化性避雷器带电测试仪,110kv氧化锌避雷器参数,氧化锌避雷器综合测试仪,10kv氧化锌避雷器测试仪,氧化锌避雷器耐压试验、销售高压测试仪器、仪表设备和从事技术服务的高新技术企业。
    上海交通大学科技园的上海野豹企业发展有限公司是一家专业研制生产氧化锌避雷器测试仪,避雷器测试仪,氧化锌避雷器测试,氧化锌避雷器试验,氧化锌避雷器带电测试仪,氧化锌避雷器特性测试仪,氧化锌避雷器在线监测,氧化锌避雷器检测仪,氧化锌避雷测试仪,氧化锌避雷器检测,moa-30kv氧化锌避雷器检测仪,氧化锌测试仪,氧化锌避雷器在线测试,35kv氧化锌避雷器测试仪,氧化锌避雷器在线测试仪,氧化锌避雷器带电测试,氧化锌避雷器检测报告,氧化锌避雷器阻性电流测试仪,氧化锌阻性电流测试仪,氧化锌避雷器在线监测系统,避雷器测试仪器,氧化锌避雷器泄漏电流,氧化锌避雷器现场测试仪,氧化锌避雷器测试仪说明书,全功能氧化锌避雷器带电测试仪,抗干扰氧化锌避雷器特性测试仪,氧化锌避雷器直流泄露测试仪,氧化锌避雷器测试仪报价,氧化锌避雷器检修,氧化性避雷器带电测试仪,110kv氧化锌避雷器参数,氧化锌避雷器综合测试仪,10kv氧化锌避雷器测试仪,氧化锌避雷器耐压试验、销售高压测试仪器、仪表设备和从事技术服务的高新技术企业。

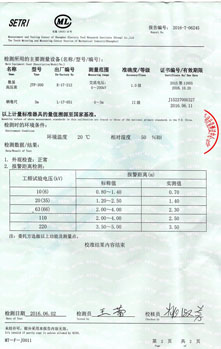

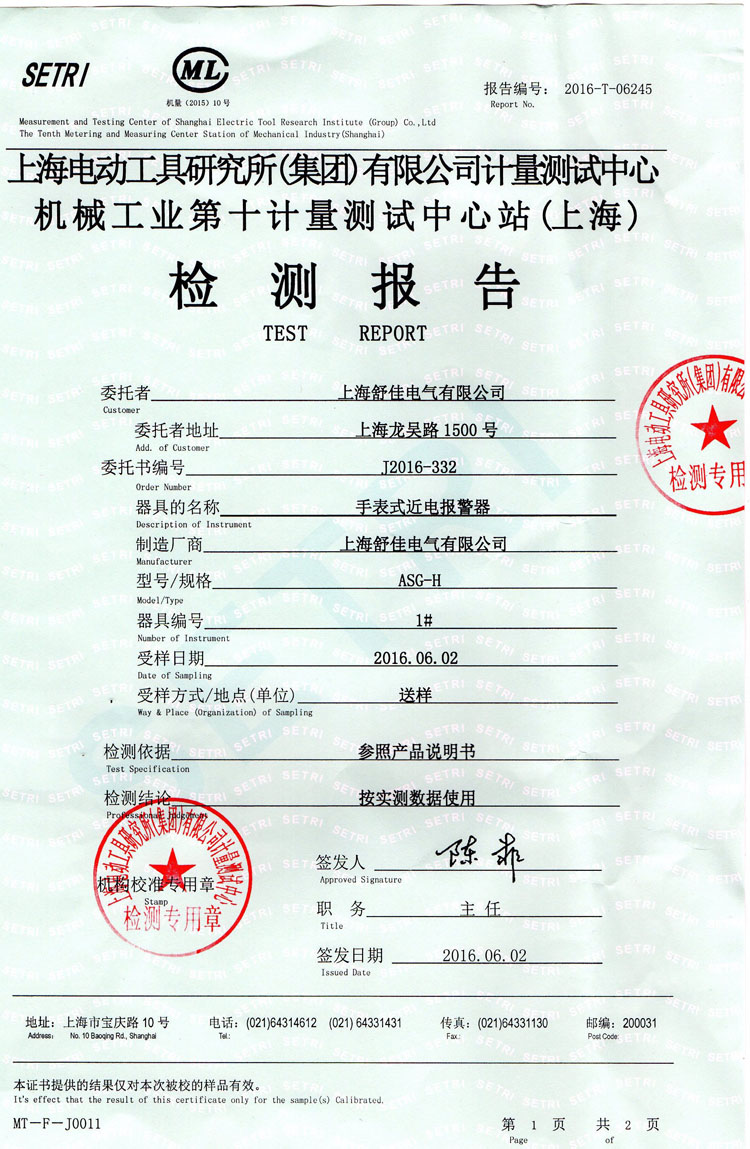

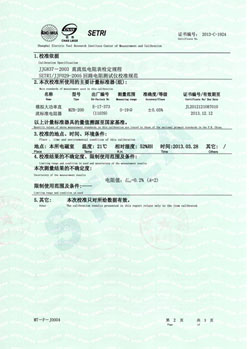

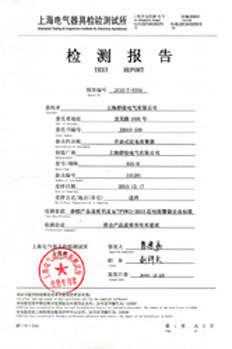

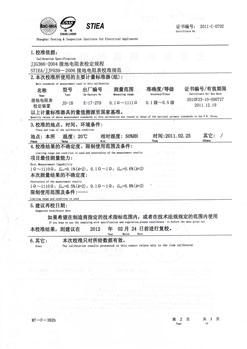

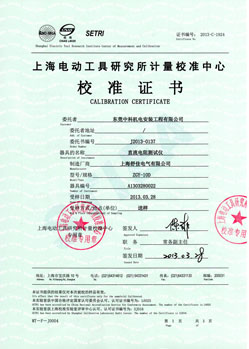

  公司依靠人才优势和强大的科研力量,以国家标准和行业规程为依据研制生产了智能、稳定、快速、轻便的电力测试产品,且由上海市电动工具检测中心进行相关的检测,做到每机一检,并出具检测报告。因此产品畅销国内外,并且被国家多个重点工程及科研院所院所多次选用。
